產品用途：本機適用于模組以及單體電芯（包括圓柱，方形，軟包電芯）短路試驗，測試過程中可采集電池表面溫度，電壓變化數據，電流變化數據等數據。

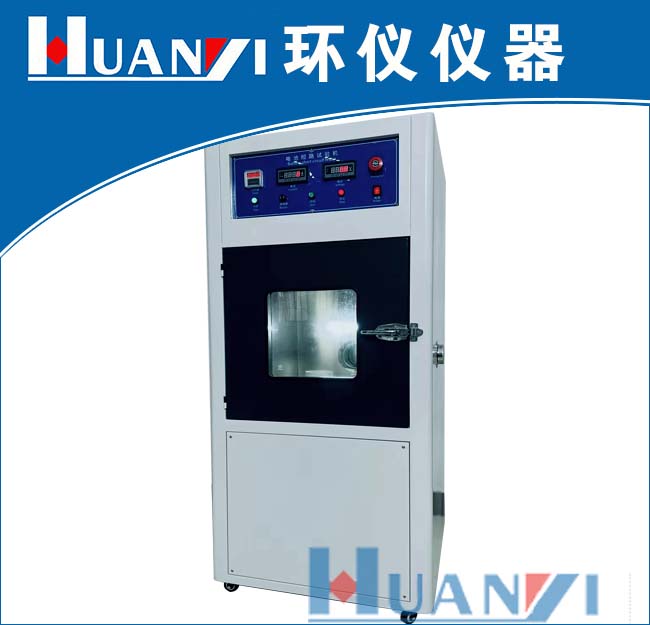

產品說明：動力電池短路試驗機采用PLC人機界面控制方式，具有操作簡單，界面清晰明了，編程簡易，維護容易等特點。接觸器為主要開關元件，在PLC界面上可進行程序修改，設置好測試條件，接觸器吸合并發出強大短路電流使整個回路短路，達到試驗所需的最大電流，在短路的測試過程中，可實時采集電流的變化情況。
在設備過程中回路電阻（即接觸器電阻+連接端接線+電池夾具三者總電阻為＜5mΩ或80mΩ±20 mΩ）。測試回路所能承受的最大額定短路電流為5000A，設備所能承受的短路電流大于5000A。測試過程中的電池表面溫度，電壓變化數據，電流變化數據，經采集元件檢測并反饋至PLC主控制程序中。
滿足標準：
GB 31241-2014 《 便攜式電子產品用鋰離子電池和電池組安全要求》
GB/T 18287 -2013《蜂窩電話用鋰離子電池總規范》外部短路要求
GB/T 8897.4-2008《原電池第4部分鋰電池的安全要求》
YD/T 2344.1-2011 《通信用磷酸鐵鋰電池組 第1部分：集成式電池》
GB/T 21966-2008 《鋰原電池和蓄電池在運輸中的安全要求》
MT/T 1051-2007《礦燈用鋰離子蓄電池》
YD 1268-2003《移動通信手持機鋰電池及充電器的安全要求和試驗方法》
GB/T 19521.11-2005《鋰電池組危險貨物危險特性檢驗安全規范》
YDB 032-2009《通信用后備式鋰離子電池組》
UL 1642:2012《鋰電池標準》
UL 2054: 2012《家用和商用蓄電池組》
UN38.3(2012)《關于危險貨物運輸的建議書—試驗和標準手冊》第三部分
IEC62133-2012《含堿性或非酸性電解液的蓄電池及蓄電池組 的安全要求》
IEC 62281: 2004《鋰原電池和蓄電池在運輸中的安全要求》
IEC 60086: 2007 《原電池第4部分鋰電池的安全要求》
技術參數：
| 沖擊電壓 | AC 1kv/1.2-50μs（峰值）1min |
| 直流響應時間 | ≤5μs |
| 動作特性 | 冷態吸合電壓 ＜66％Us |
| 5％Us＜冷態釋放電壓 ＜30％Us | |
| 動作時間 | 吸合時間/釋放時間≤20ms |
| 短路測試工位 | 1工位 |
| 電壓采集范圍 | 0~100V |
| 電壓采集通道 | 每工位匹配1通道 |
| 電流采集范圍 | 0~5000A |
| 電流采集通道 | 每工位匹配1通道 |
| 溫度采集范圍 | -40~1000℃ |
| 溫度采集通道 | 每工位匹配4通道 |
| 溫度傳感器 | 4條K型熱電偶 |
| 短路回路電阻 | 2組，短路端接線連接端口為銅端子，阻值分別為＜5mΩ，80mΩ±20mΩ |
| 短路方式 | 機械式氣動吸合 |
| 機械壽命 | 35萬次 |
| 控制方式 | 近程采用觸摸屏控制+遠程遙控器控制方式 |
| 測試對象 | 模組以及單體電芯（包括圓柱，方形，軟包電芯） |
