NB/T 42093.1-2016《干式變壓器絕緣系統熱評定試驗規程 第1部分：600V以上繞組》是中國國家能源局發布的一項關于干式變壓器絕緣系統熱評定試驗規程的標準。該標準適用于電壓等級為600V以上、容量為630kVA及以上的干式變壓器繞組的絕緣系統熱評定試驗。

該標準規定了干式變壓器繞組絕緣系統的熱評定試驗方法、試驗要求、試驗程序等方面的要求。熱評定試驗包括溫升試驗和耐受試驗，旨在評估繞組在正常工作條件下的溫升情況和承受短路電流等異常工作條件的能力。

一、范圍：
本部分規定了干式變壓器絕緣系統的熱評定試驗規程。
本部分適用于600V以上繞組的干式變壓器絕緣系統。

二、試驗項目：
熱老化試驗、冷沖擊試驗、潮濕試驗等。

三、試驗設備：

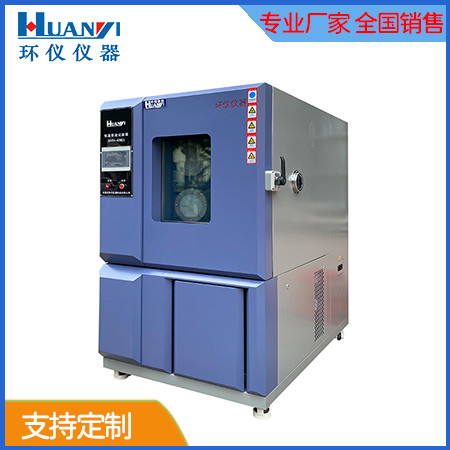

高溫老化試驗箱、低溫試驗箱、潮濕試驗箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

冷沖擊試驗：
冷沖擊試驗僅適用于采用包封式繞組的變壓器絕緣系統。

熱老化后使試品冷卻至室溫，然后將其置于合適容器中直至樣品溫度達到-30℃。達到-30℃后允許將試品加熱至室溫，然后進行潮濕試驗。

對于全尺寸線圈，可通過測量繞組絕緣電阻，或安裝合適的接地熱電偶（其應能測量線圈內部溫度）來確定溫度。對于典型模型線圈，由熱電偶測得的參考樣品溫度來確定所有試品的溫度。應將參考樣品與試品一起進行試驗。

潮濕試驗：
a)試品在潮濕試驗之前應恢復到室溫;
b)潮濕曝露最小持續時間為48h;

c)潮濕曝露試驗時，試品應放置在一個合適的箱體內，相對濕度不小于90%。
作為維持濕度的一個方法，試驗箱體底部可以蓋一個平的裝有飽和食鹽溶液的容器（見 ASTME104-85，方法A或C)。箱體內提供吹風機或風扇，安裝有效的水蒸氣防護材料（例如鋁箔)。潮濕溫度應維持在25℃～40℃。
