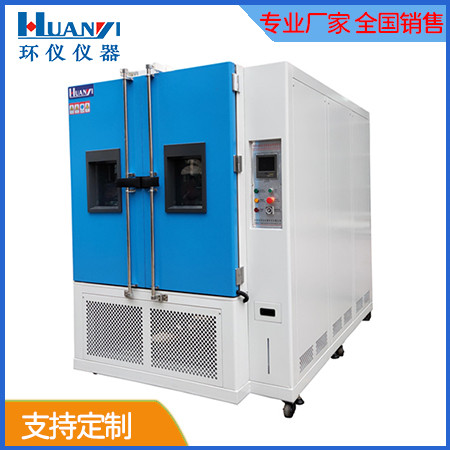

恒溫恒濕試驗箱制冷系統及工作原理 恒溫恒濕試驗箱用于檢測材料在各種環境下性能的設備及試驗各種材料耐熱、耐寒、耐干、耐濕性能。適合電子、電器、通訊、儀表、車輛、塑膠制品、金屬、食品、化學、建材、醫療、航天等制品檢測質量之用。

恒溫恒濕箱結構制造大致是外箱為上等鋼板烤漆或SUS 304#紋路處理之不銹鋼；內箱為SUS 304# 8K鏡面不銹鋼板，保溫層為聚氨脂整體發泡，體輕耐用，防腐，箱門采用磁膠條封閉，具有造型美觀，控溫精度高等系列優點。

恒溫恒濕試驗箱產品適用于考察 電工電子產品、元器件、零部件及其材料在不同溫濕度條件下，其耐潮濕能力，還可以作為在高低溫環境下儲存、運輸和使用的適應性試驗。 恒溫恒濕試驗箱制冷系統

1.低溫制冷采用全封閉式壓縮機機組。蒸發冷凝器既作為高溫級的蒸發器，又作為低溫級的冷凝器。

2.為確保系統安全運行，在系統中需設置高低壓控制、超壓、過載等保護系統。同時為了監測系統運行情況，在高低壓端均需設有高低壓表監測系統運行情況。
3.制冷量調節采用分流法。
曲線記錄功能：
在機器停機狀態下，可隨時插入U盤導出或上傳數據，并可通過隨機贈送軟件將導出來的文件在電腦查看或轉成EXCEL格式。
儀表配備USB端口，可直接通過端口驅動微型打印機預覽及打印（選配）。
工作原理：
恒溫恒濕試驗箱由調溫（加溫、制冷）和增濕兩部分組成。通過安裝在箱體內頂部的旋轉風扇，將空氣排入箱體實現氣體循環、平衡箱體內的溫、濕度，由箱體內置的溫、濕度傳感器采集的數據，傳至溫、濕度控制器（微型信息處理器）進行編輯處理，下達調溫調濕指令，通過空氣加熱單元、冷凝管以及水槽內加熱蒸發單元的共同完成。

恒溫恒濕箱溫度調節是通過箱體內置溫度傳感器，采集數據，經溫度控制器（微型信息處理器）調節，接通空氣加熱單元來實現增加溫度或者調節制冷電磁閥來降低箱體內溫度，以達到控制所需要的溫度。恒溫恒濕箱濕度調節是通過體內置濕度傳感器，采集數據，經濕度控制器（微型信息處理器）調節，接通水槽加熱元件，通過蒸發水槽內的水來實現增加箱體內的濕度或者調節制冷電磁閥來實現去濕作用，以達到控制所需要的濕度。

恒溫恒濕箱設有多重保護措施；溫度系統在可設定最大安全允許溫度條件下，裝有過溫保護器，空氣加熱元件可隨旋轉風扇停止而自動斷電；加濕系統可隨加濕槽水位降低而停止供電；制冷系統也隨箱體溫度升高（超過40℃）或濕度的加大而停止工作。
恒溫恒濕試驗機抽真空的方法
眾所周知常識，恒溫恒濕試驗機抽真空是高壓側空氣不易抽盡，這就給恒溫恒濕試驗機留下了隱患。特別是在潮濕的環境中維修更是如此。于是廠家在維修更換干燥過濾器時，會在干燥過濾器與冷凝器之間并入一根毛細管，毛細管另一端焊上三通修理表閥。
這樣在抽真空時，真空泵或維修壓縮機吸氣口接該處三通表閥，關閉待修機器維修工藝口，啟動待修機機器和真空泵，同時進行抽真空。在真空泵排氣口用一根管子通到水中，觀察氣泡變化，直到無氣泡冒出為止，此時關閉該三通修理閥和真空泵。在待修恒溫恒濕試驗機的壓縮機維修工藝口加入少量氟。幾分鐘后再次開啟真空泵，將待修試驗箱中的氣體全部抽出。
