為了讓大家更好地了解覆冰試驗的過程，“環儀儀器”特咨詢相關客戶，向用戶了解絕緣子覆雪閃絡試驗的過程，整理相關文章，本文針對均勻覆雪與不均勻覆雪兩種積雪形態，對染污的瓷絕緣子和玻璃絕緣子進行覆雪閃絡試驗。

試驗方法：絕緣子覆雪閃絡試驗

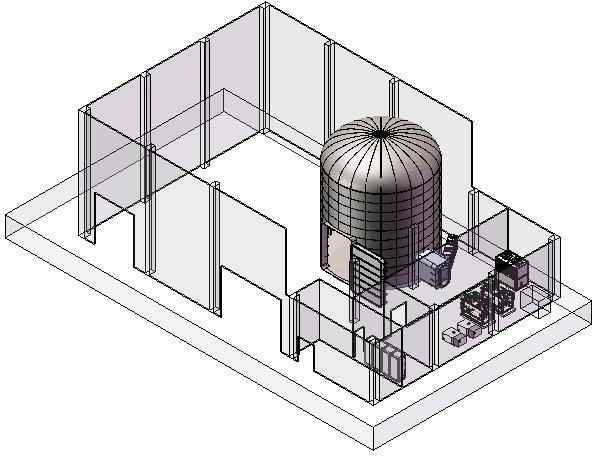

試驗設備：環儀儀器 覆冰（覆雪）氣候室

試驗步驟如下：

1）清洗試品并進行染污。試品的染污方式采用固體涂層法，其中惰性物質采用高嶺土模擬，導電物質采用工業純氯化鈉（NaCl）模擬，灰鹽比為4∶1，絕緣子上下表面積污比按1∶1，采用定量涂刷法將污穢均勻涂刷在絕緣子表面，將試品放置在試品架上晾干。

2）將陰干24h后的試品置于氣候室預定位置，并用防水遮布將其罩住。開啟凈水系統和水冷系統，將覆雪水（人造雪所使用的水）電導率降到80uS/cm左右，溫度降到5℃。

3）開啟氣候室的噴淋系統和降溫系統，降溫系統的溫度設定為-12℃，水滴直徑范圍為10～20cm。數分鐘后，室內溫度將穩定在-9～-13℃之間，濕度維持在89%～95%之間，撤掉遮布，絕緣子開始覆雪，覆雪時間為2h，覆雪過程為模擬干雪的自然降落。

4）均勻覆雪部分，采用定時旋轉絕緣子，每隔20min旋轉整串絕緣子，每次旋轉的角度均為120°。

5）覆雪完成后，先將噴淋系統和降溫系統關閉，對覆雪情況進行測量、拍攝。測量不均勻覆雪絕緣子上雪厚時記錄其迎風面和背風面雪厚最大值，均勻覆雪絕緣子則記錄其平均值，并測量積雪密度。

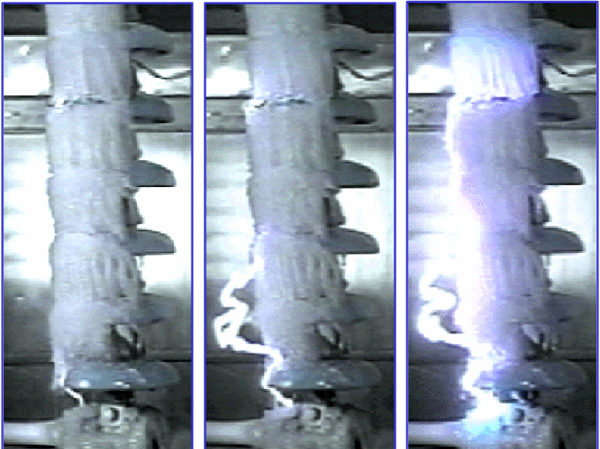

6）由于在實際運行中閃絡事故一般為融雪初期，因此為模擬融雪初期，試驗前先將氣候室大門打開部分，使氣候室升溫至-2℃左右，再開始加壓試驗，所加電壓為直流負極性電壓，采用均勻升壓法進行試驗，閃絡電壓取最低值。

絕緣子的覆冰試驗最終目的是為例驗證覆冰情況下的閃絡現象是否會對電路造成影響，這也是研究電力系統的重要意義。
