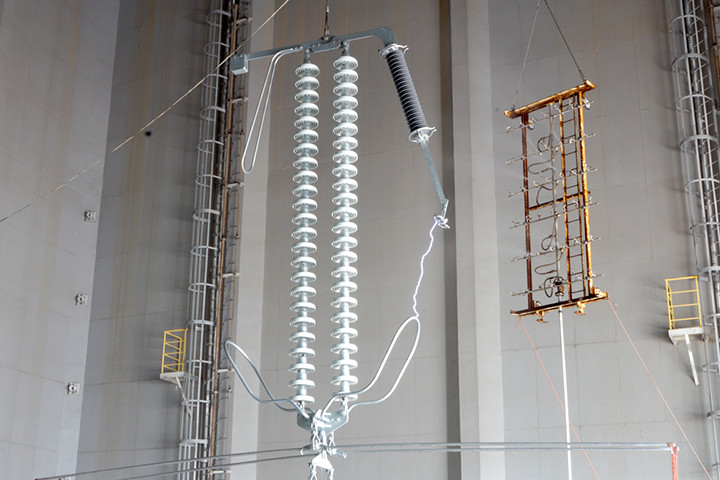

交直流系統(tǒng)人工閃絡(luò)氣候室主要用于測試電力系統(tǒng)的閃絡(luò)試驗(yàn)，通過閃絡(luò)試驗(yàn)，可以了解了交、直流系統(tǒng)用高壓絕緣子的閃絡(luò)或耐受特性。

下面，我們了解一下閃絡(luò)試驗(yàn)的方法。

交直流絕緣子閃絡(luò)試驗(yàn)方法：

試驗(yàn)設(shè)備：環(huán)儀儀器 交直流電路閃絡(luò)試驗(yàn)人工氣候室

絕緣子要求：帶電或不帶電

試驗(yàn)類型：帶電覆冰閃絡(luò)、不帶電覆冰閃絡(luò)

試驗(yàn)標(biāo)準(zhǔn)：DL/T 1244-2021 交、直流系統(tǒng)用高壓絕緣子人工覆冰閃絡(luò)試驗(yàn)方法

主要過程：

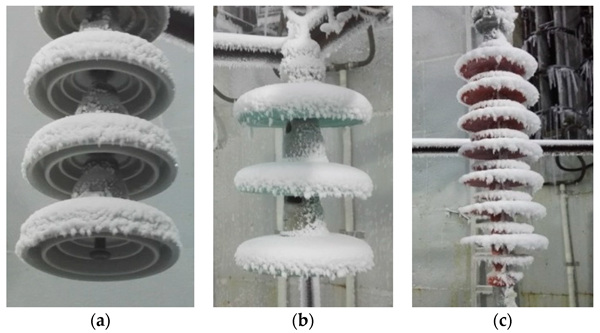

1.預(yù)覆冰：采用人工的方式，對絕緣子上表面噴淋適量的水，使絕緣子上表面形成一層薄冰。

2.帶電噴淋覆冰：噴淋測量方法及裝置按照GB/T 16927.1的規(guī)定進(jìn)行。

風(fēng)速范圍為0 m/s~12 m/s，偏差應(yīng)小于10%。

噴淋水角度從上往下和垂直方向呈45°±10°角度，也可采用現(xiàn)場淋雨方向。

3.硬化過程：維持環(huán)境溫度，并保持施加的電壓，直至硬化過程完成。硬化時(shí)間不應(yīng)小于30 min，這個(gè)階段泄漏電流應(yīng)始終小于10 mA。保持施加電壓不變。

4.融冰階段：在維持試驗(yàn)電壓的狀態(tài)下啟動融冰裝置。應(yīng)盡量避免由升溫措施不當(dāng)造成的異常風(fēng)和絕緣子凝露等現(xiàn)象。絕緣子周圍溫度逐漸上升，對覆冰絕緣子進(jìn)行融冰，直至冰層融化。起初的溫升速度可不進(jìn)行控制，當(dāng)環(huán)境溫度升至-2℃后，溫度上升速度控制為2℃/h~3 ℃/h。

在整個(gè)融冰的過程中，輔助測量溫度和相對濕度。

在融冰過程中，收集絕緣子表面冰層融化時(shí)滴落的融冰水，測量其溫度，然后按要求測量融冰水電導(dǎo)率。

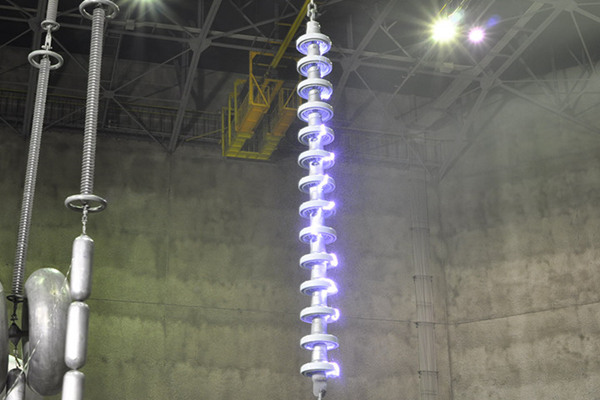

5.閃絡(luò)或耐受試驗(yàn)階段：當(dāng)絕緣子發(fā)生貫穿性放電時(shí)，認(rèn)為發(fā)生了試品閃絡(luò)。

從環(huán)境溫度升至-2℃起，若2h內(nèi)試品未發(fā)生閃絡(luò)，或絕緣子間橋接的冰塊大量脫落，認(rèn)為試品耐受。

任何覆冰的絕緣子只進(jìn)行一次閃絡(luò)或耐受試驗(yàn)。

6.試驗(yàn)完成：在試驗(yàn)過程實(shí)時(shí)記錄橋接嚴(yán)重程度。當(dāng)橋接嚴(yán)重程度S穩(wěn)定在某個(gè)數(shù)值范圍內(nèi)后，保持覆冰條件不變繼續(xù)試驗(yàn)，若持續(xù)之前覆冰試驗(yàn)所用時(shí)間后未發(fā)生閃絡(luò)，認(rèn)為耐受，該次試驗(yàn)結(jié)束。
