鋰離子電池制造全過程對于水分的控制極其嚴格，密封前芯包的水分含量對于電芯的電化學性能、壽命、可靠性有很大的影響，通常密封前芯包內正極片、負極片以及隔膜的水分含量要求在200ppm以下，才能保證電芯有良好的性能。為了達到此要求，工業上會使用電池三箱式真空烤箱來完成鋰電池的烘烤。下面為大家講解電池三箱式真空烤箱的使用方法。

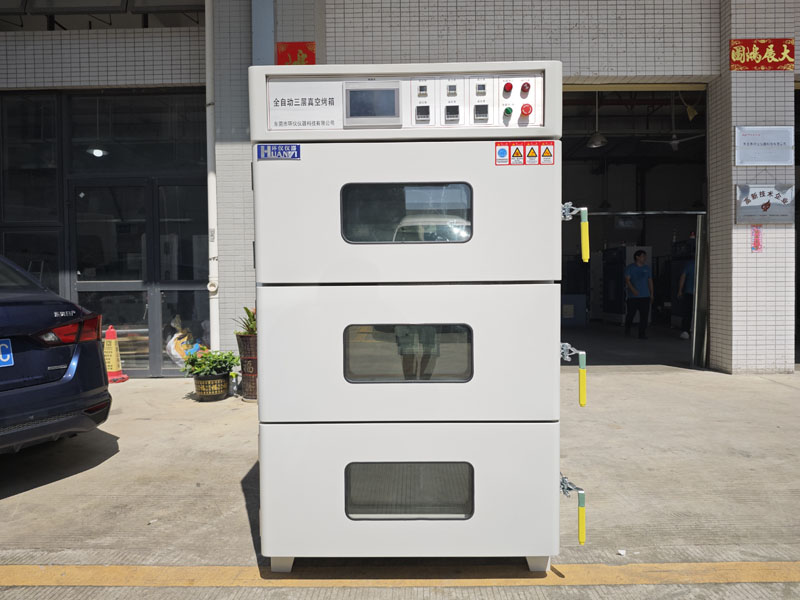

電池三層真空烘烤箱使用案例：

1.首先將裸電芯放入三箱式真空烤箱中，設定真空烤箱溫度，真空烤箱達到設定溫度后，裸電芯在85±5℃烘烤20~30min；

2.然后抽真空至三箱式真空烤箱的真空度為-0.095Mpa以下，裸電芯在85±5℃烘烤20~30min；

3.最后，在真空烤箱中充入85±5℃的高溫干燥氮氣，至真空烤箱真空度為-0.01MPa以上，85±5℃烘烤5~10min；

4.再進行步驟2和步驟3的操作10~20次；

5.關閉真空烤箱加熱部分，抽真空至真空烤箱真空度-0.08Mpa以下，充入常溫干燥氮氣，至真空烤箱真空度-0.01MPa以上，自然降溫到45℃以下，抽真空至真空度-0.09MPa以下，真空烤箱中電芯干燥完成后，將電芯真空儲存備用。

備注：

真空烤箱通過高溫氮氣通道與氮氣加熱容器連接，真空烤箱還連接有真空通道和常溫氮氣通道。

步驟3中高溫干燥氮氣來源于儲存在氮氣加熱容器的高純氮氣，氮氣純度≥99.99%，氧含量≤100ppm。

在電池三箱式真空烤箱中充入高溫干燥氮氣，不會降低裸電芯的溫度，整個電芯干燥過程電芯溫度浮動不大，提高了烘烤效率。
