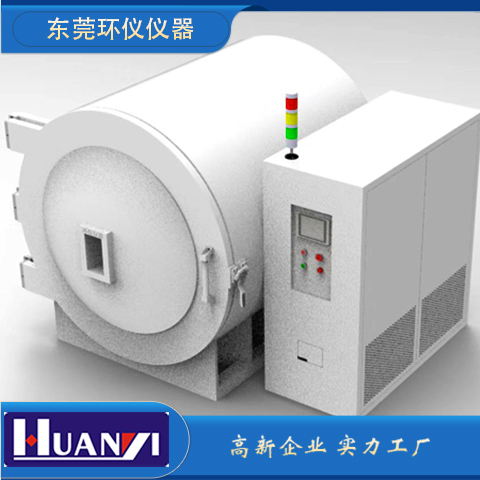

熱真空試驗罐也稱為熱真空試驗箱、高真空熱沉淀試驗艙等，航天航空產品的熱真空試驗，主要是利用太空的真空環境，下面，小編就對熱真空試驗罐的真空系統做個講解。

1.控制原理

“環儀儀器”熱真空試驗罐壓力變送器檢測工作室內的壓力，并將檢測到的壓力信號經放大、模/數轉換、非線性補償后與控制儀表的設定值進行比較，由此產生的偏差信號從而控制電磁閥開和關，使工作室的壓力保持在一定的范圍內。

2.真空機組可同時連接三個實驗腔體，同時抽真空。如果做實驗想分別抽真空，只需要打開閥門即可。為了更好的滿足可分別獨立抽真空要求，我們配備了三臺分子泵分別連接3個腔體，達到快速、穩定、精度高的效果。

3.控制方式采用動態壓力平衡方式，在真空系統連續工作情況下實現控制動態平衡，控制系統根據壓力設定值自動控制真空電磁閥及真空泵(含變頻器)的工作，調節抽/進氣量的*而達到動態壓力平衡的要求。

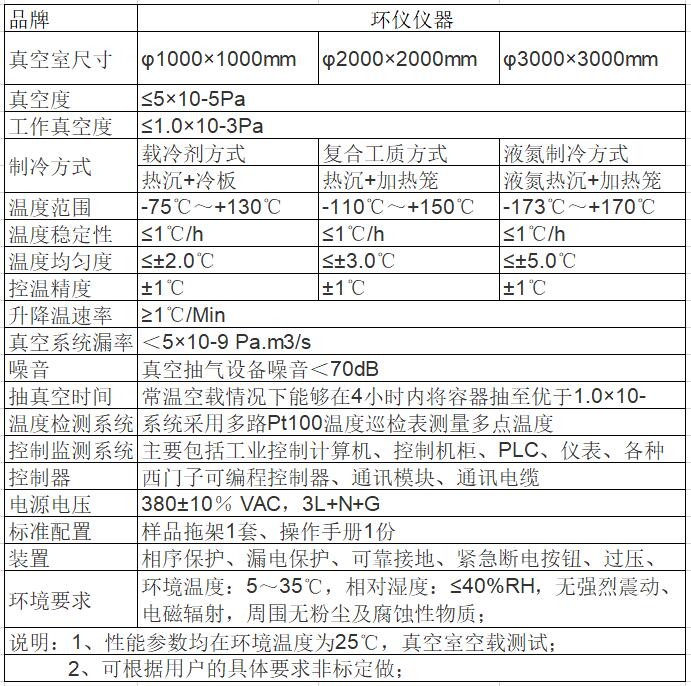

4.真空系統具備下列功能(在箱內保持潔凈，且無試件的條件下):

壓力范圍:一個大氣壓~5*10-5 Pa

極限壓力:≤5.0×10-5pa(空載、常溫條件下)，工作后3小時內到達。

試驗壓力:≤1.0×10-4--pa(帶載，箱體溫度80℃條件下);

抽真空時間(從1個大氣壓~5×10-4 Pa):約4小時。

真空獲取時間:工作后(帶載)1小時內≤1.0×10-3pa， 2小時后≤1.0×10-4pa。從常壓開始抽取真空。

該真空系統包括一套主泵(機械泵)系統，由三套分子泵和一套機械泵組成;設備設定真空度后可以控制自動抽真空。還包含一組連接管用作抽真空和真空控制;還有能保障正常操作、監控和安全的閥門、配件、真空傳感器及連鎖裝置。

以上就是對熱真空試驗罐的真空系統的一些講解，如需了解產品的技術方案，可以咨詢“環儀儀器”相關技術人員。
