在航天領域地面模擬試驗中，為了模擬太空的冷黑真空環境，需要用真空容器建立一個真空系統，里面裝有熱沉用于熱交換，采用液氮(氦)降溫，我們把這個系統叫“高真空熱沉淀試驗艙”。高真空熱沉淀試驗艙的制造要求高，技術難點多，為此，小編帶大家了解一下產品的結構特征。

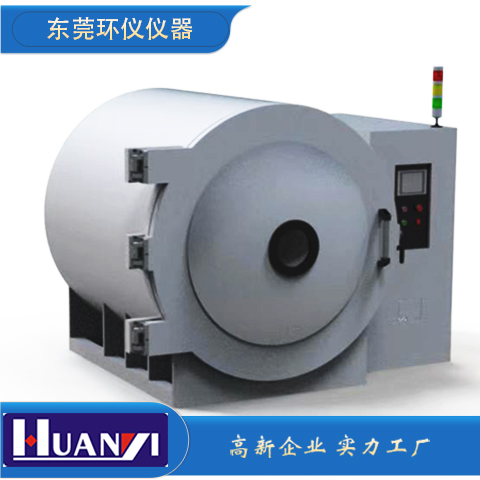

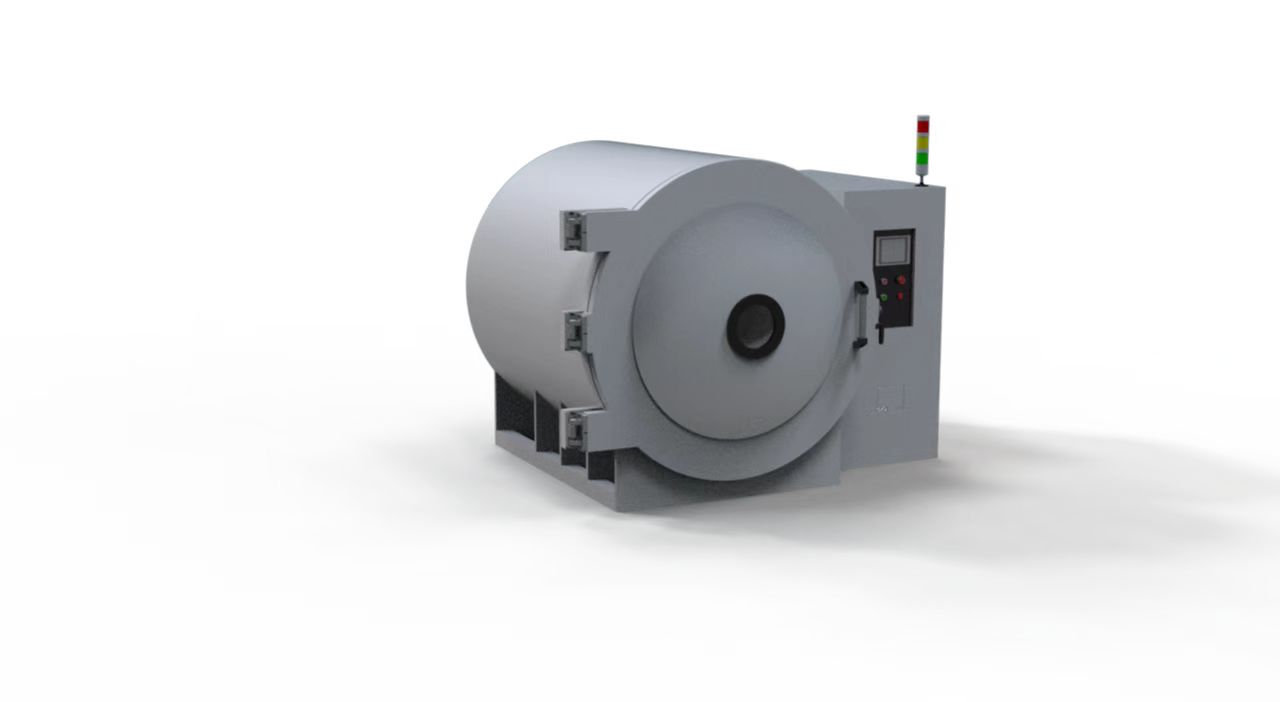

高真空熱沉淀試驗艙系統結構特征：

備注：以環儀儀器“HYOV”型號為例，具體結構以實物為準

1.箱體結構:一體式結構，真空系統、制冷系統放置于同一個框架。圓柱形的外殼可以很好滿足真空承壓的要求，由不銹鋼AISI304L采用無縫焊接工藝完成。外表面采用高質量的噴砂處理，滿足美觀及長期使用需要。

2.大門:外部噴砂、內部有熱沉滿足均勻性的需求，配有輪鎖和氟橡膠О型墊圈。

3.門的開啟方式:機械合頁保證密封,特殊設計輕松開啟。

4.熱沉結構:特殊的鉚焊技術將兩塊不銹鋼金屬薄板（AISI304 L)焊接起來，內部有供溫度調節流體循環的空間。這種技術可以得到很好的溫度均勻性，因為溫度調節流體覆蓋了整個熱沉的表面。

5.真空系統:國際一流品牌，包括一個真空度可達到10-2torr的雙極旋片泵，一個氦氣低溫泵，泵組的排氣加裝排氣過濾器，能很好的回收油污，防止污染環境。泵組的吸氣連接到氦氣低溫泵，通過閘板閥連接到測試箱體。一個壓力儀表系統由模擬或數字顯示每個壓力，來檢查每個閥的正確運轉（打開和關閉)。

對于高真空熱沉淀試驗艙的選型有疑問的，可以向“環儀儀器”相關專業人員索取技術方案。
