光纖溫度傳感器按工作原理可分為傳光型光纖溫度傳感器和傳感型光纖溫度傳感器，兩者在研發過程中都需要滿足《GB 4716-2015 點型感溫火災探測器》標準，下面，我們結合相關產品，來看看在產品的研發過程中需要做的一些試驗研究。

感溫報警器的溫度響應研究：

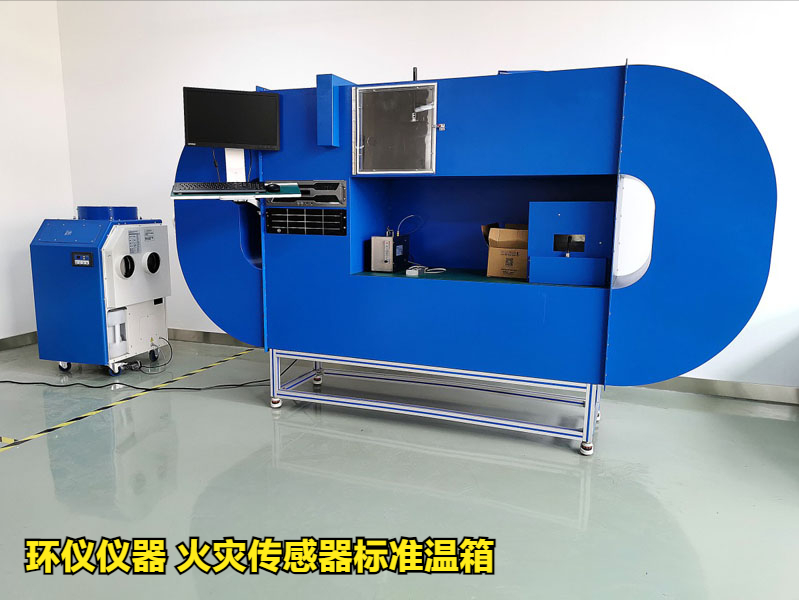

試驗設備：環儀儀器 火災傳感器標準溫箱

樣品要求：依據GB4716-2005《點型感溫火災探測器》的要求，在小批量制作的50個可恢復式點型光纖感溫火災探測器中隨機抽取了15個作為試樣。

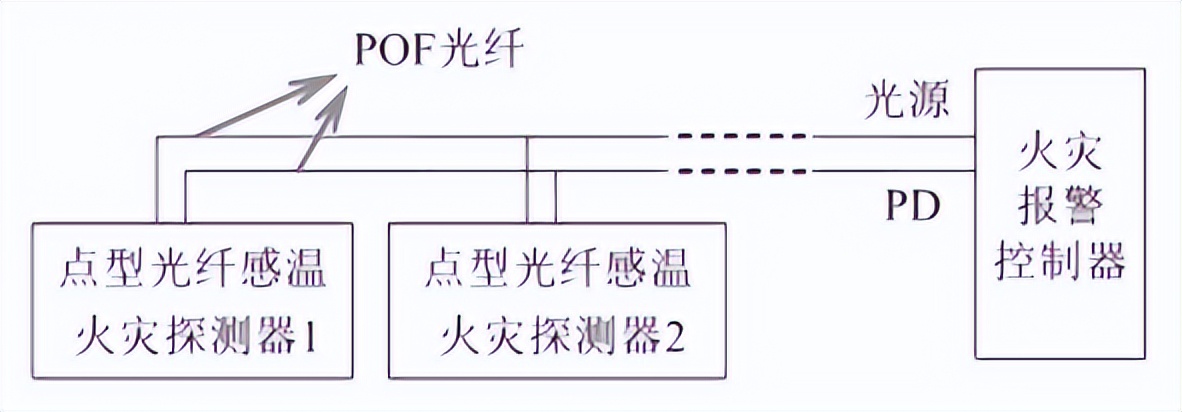

試驗原理圖：

試驗內容：

1.動作溫度試驗結果及分析

點型光纖感溫火災探測器分別在25℃時以1℃/min的升溫速率升溫至A1類感溫探測器規定的50℃，然后以不大于0.2℃的升溫速率升溫至動作溫度(即報警溫度)，在“試驗原理圖”中的火災報警控制器上，給15個點型光纖感溫火災深測器通過軟件設置動作溫度(即報警溫度)為60℃，進行動作溫度(即報警溫度)試驗后，標準溫箱分別記錄15個光纖感溫火災探測器動作溫度值的結果如表1所示。

據表1可得知，15個可恢復式點型光纖感溫火災探測器的動作溫度(即報警溫度)值與標準溫箱設置報警溫度值的誤差在±2℃內，滿足GB4716-2005的要求。

2.響應時間試驗結果及分析

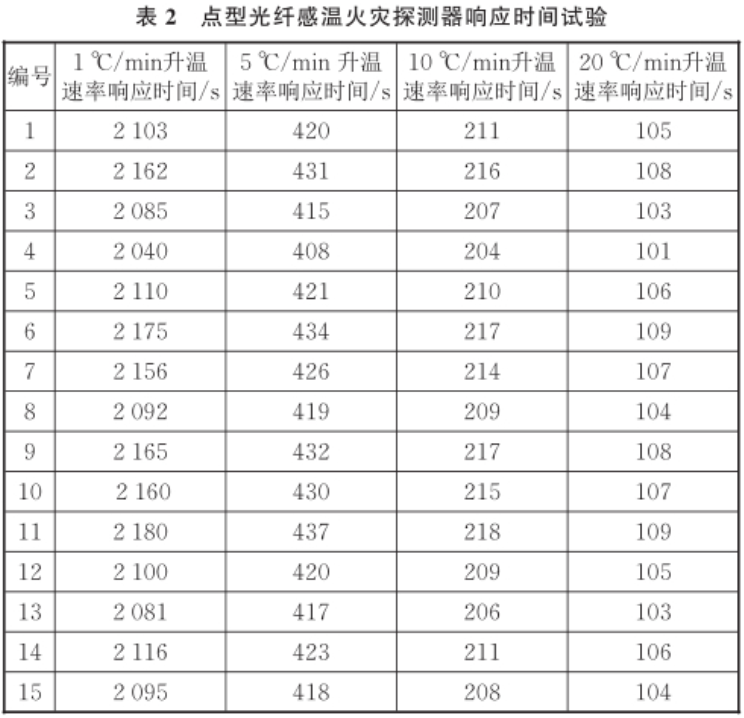

15個可恢復式點型光纖感溫火災探測器在25℃時分別以1、5、10、20℃/min的升溫速率升溫至動作溫度(即報警溫度)60℃，在圖1中的火災報警控制器上通過軟件給15個探測器設置動作溫度(即報警溫度)為60℃，分別記錄15個光纖感溫火災探測器從25℃在4種升溫條件下升溫至動作溫度(即報警溫度)60℃的響應時間，其結果如表2所示。

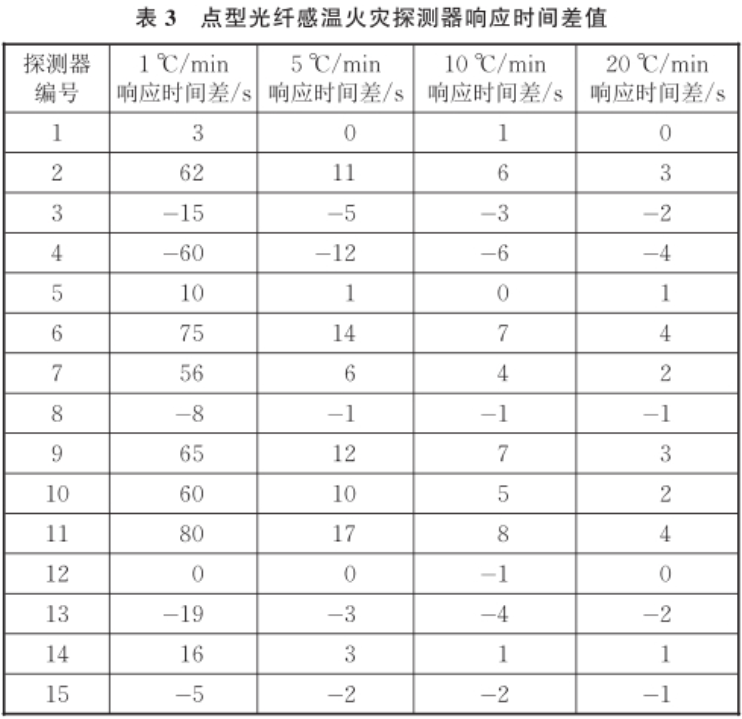

根據GB4716-2005的要求，感溫火災探測器在25℃時分別以4種升溫速率升溫至動作溫度60℃的響應時間分別為2100、420、210、105s，試驗響應時間有差異但均在國標規定的時間內，其結果如表3所示。

研究結論：

通過以上試驗可以得出，樣品滿足國標要求，可用于相關場所的火災報警中的溫度探測。

如需了解更多火災傳感器標準溫箱的試驗應用，可以咨詢環儀儀器相關技術人員。
